A tändstift diagram är det snabbaste sättet att bekräfta tre saker samtidigt: rätt plugg för en motor, rätt gapinställning och värmeintervallet som motorn faktiskt behöver. Korsreferenser ett diagram mot motorns OEM-nummer, snarare än att gissa från en del som "ser likadant ut", förhindrar de två vanligaste tändstiftsfelen i fältet: förtändning från ett plugg som går för varmt och nedsmutsning från ett plugg som går för kallt. De flesta felmatchade pluggfel går tillbaka till att hoppa över diagramsteget helt och byte av en plugg baserat på enbart gängstorlek.
Ett diagram är också det enda tillförlitliga sättet att jämföra pluggar mellan olika märken utan att fysiskt mäta delen. Gängstigning, räckvidd och sätestyp ser nästan identiska ut med ögat vid 12 mm eller 14 mm, men ändå räcker en halv millimeters skillnad i räckvidd för att antingen träffa en kolv eller lämna avfyrningsspetsen försänkt för långt in i kammaren. Diagram existerar just för att dessa dimensioner inte är visuellt uppenbara och för att värmeintervallsnummer inte är standardiserade mellan tillverkare, så det utskrivna numret ensamt är meningslöst utan att veta vilket märkes skala det tillhör.
Den här guiden går igenom hur tändstiftsdiagram är uppbyggda, hur man läser kolumner för värmeintervall och spalter korrekt, hur korsreferensdiagram fungerar mellan märken, hur man avkodar bokstäverna och siffrorna inuti ett artikelnummer, vilka vridmoment som gäller för vilken sätestyp, hur applikationskategorin ändrar vilken rad i diagrammet som gäller, och vilka siffror som faktiskt spelar roll när en motor går fel, smutsar ner eller smutsar ner.

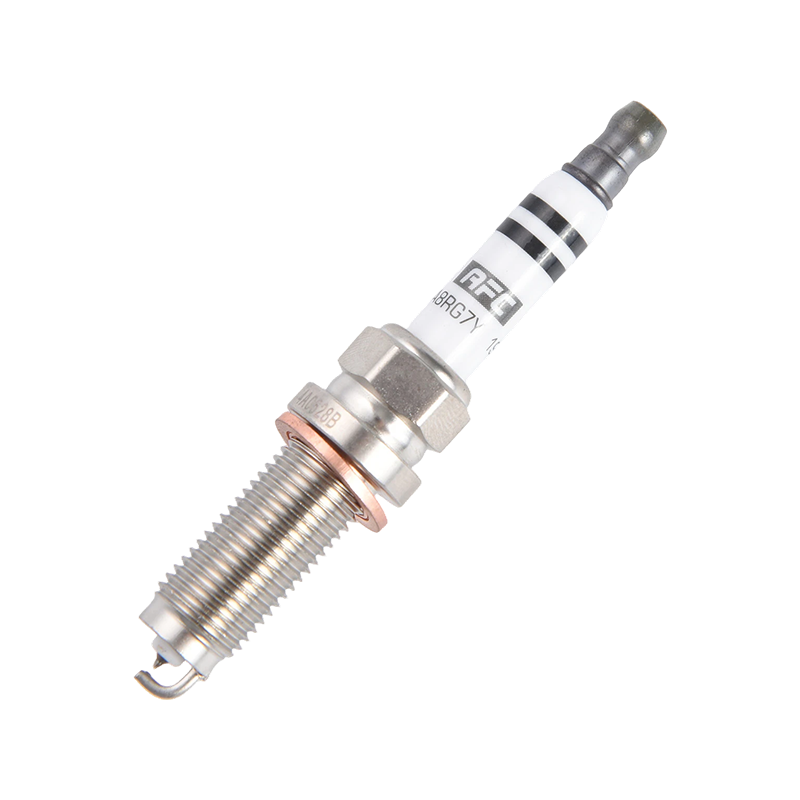

Vad en tändstiftstabell faktiskt innehåller
Ett standardtändstiftsdiagram organiserar pluggar efter motorapplikation först och listar sedan de tekniska kolumner som behövs för att bekräfta monteringen. De fem kolumnerna som visas på nästan alla tillverkares diagram är artikelnummer, gängstorlek och räckvidd, värmeområde, gap och rekommenderat vridmoment.
01
Artikelnummer / OEM-korsreferens
Tillverkarens katalognummer plus motsvarande nummer från konkurrerande märken, så en tekniker kan ersätta NGK med Denso eller Mästare utan att mäta om motorrummet.
02
Trådstorlek och räckvidd
Anges i millimeter, vanligtvis 10 mm, 12 mm, 14 mm eller 18 mm gängdiameter, längs räckvidden (längden på den gängade delen som sitter inuti cylinderhuvudet, vanligtvis 12 mm till 26,5 mm).
03
Värmeområdesnummer
En relativ skala (inte en absolut temperatur) som visar hur snabbt pluggen drar bort värme från tändspetsen. Lägre siffror blir hetare på NGK och Denso skalor; högre siffror blir hetare på Champion och Bosch skalor.
04
Elektrodgap
Avståndet mellan mitten och jordelektroden, mätt i millimeter eller tum, som direkt påverkar gniststyrkan och hur lätt luft-bränsleblandningen antänds.
05
Åtdragningsmoment
Specificeras av gängstorlek och sätestyp (packning eller avsmalnande), eftersom övervridning av en avsmalnande sätesplugg kan spricka porslinsisolatorn och undervridning orsakar dålig cylindertätning.
Avkoda bokstäverna och siffrorna inuti ett artikelnummer
Ett tändstiftsdiagram blir helt användbart först när själva artikelnumret kan läsas utan att slå upp något. Tillverkare packar trådstorlek, räckvidd, värmeområde och elektrodtyp i en enda alfanumerisk sträng, och positionen för varje tecken är konsekvent inom ett varumärkes eget system, även om det skiljer sig från märke till märke.
B Gängstorleksgrupp (B = 14 mm på NGK)
K Hexstorlek / elektrodkonfiguration
6 Värmeområdesnummer
E Indikator för utökad räckvidd
IX Iridiumelektrodsuffix
Använder NGK som referenssystem, eftersom det är det mest korsreferensmärkta märket på kartor för flera tillverkare: den första bokstaven identifierar vanligtvis gängdiametern, följande bokstav eller bokstäverna beskriver hexstorlek och elektrodprojektion, siffran i mitten är värmeområdet, en bokstav omedelbart efter värmeintervallsnumret signalerar ofta utökad räckvidd eller ett avsmalnande säte, och Pdium, IX, IX, IX eller IX. platina, eller en racingspecifik design. Att ändra ett enskilt tecken i koden kan ändra passformen , vilket är anledningen till att diagram listar hela strängen istället för att tillåta partiella matchningar.
Denso följer en liknande logik men med egna bokstavstilldelningar, och Champion och Bosch använder helt olika prefix- och suffixkonventioner. Ett diagram som listar alla fyra märken sida vid sida gör avkodningsarbetet i förväg, men att förstå den underliggande kodstrukturen gör det möjligt att upptäcka ett uppenbart datainmatningsfel på ett diagram, till exempel en värmeintervallssiffra som inte matchar resten av raden.
Tändstift Diagram per applikationskategori
Samma märkes katalog spänner över bil-, motorcykel-, marin- och småmotorpluggar, och varje kategori tenderar att samlas runt olika gängstorlekar, räckviddslängder och värmeintervall eftersom motorerna själva körs vid olika varvtalstak och arbetscykler.
| Ansökan | Gemensam trådstorlek | Gemensam räckvidd | Typiskt RPM-tak |
|---|---|---|---|
| Personbil / lätt lastbil | 12 mm till 14 mm | 19 mm | 6 000 till 7 000 RPM |
| Motorcykel/sportcykel | 10 mm till 12 mm | 12 mm till 19 mm | 10 000 till 14 000 RPM |
| Utombordare marin | 14 mm | 19 mm to 26.5mm | 5 500 till 6 500 rpm |
| Gräsmatta / liten motor | 14 mm to 18mm | 9,5 mm till 12,7 mm | 3 000 till 3 600 rpm |
| Industriell generator | 14 mm | 12,7 mm till 19 mm | 3 600 RPM (fast) |
Sjökort och motorcykelkartor förtjänar särskild uppmärksamhet eftersom båda applikationerna körs med långvarig hög belastning under långa perioder, vilket är den motsatta arbetscykeln för en gräsklippare som går på tomgång, överspänningar och stänger av upprepade gånger inom några minuter. En sjökortsinmatning byggd för varaktig användning med högt varvtal kommer nästan alltid att ange ett kallare värmeintervall än motsvarande gängstorlek för en liten motor med periodisk användning, även när de fysiska måtten i övrigt är identiska.
Installationsmomentvärden efter gängstorlek och sätestyp
Vridmoment är den kolumn som oftast hoppas över på ett diagram, men det är lika kritiskt som gap eller värmeområde. Övervridning av en avsmalnande sätesplugg kan spräcka porslinsisolatorn eller krossa sätet , medan en undervridning av en packningssätesplugg lämnar en förbränningsgasläckningsbana runt gängorna som eroderar cylinderhuvudet med tiden.
| Trådstorlek | Packningssätes vridmoment | Avsmalnande sätesmoment |
|---|---|---|
| 10 mm | 8 till 10 Nm | 8 till 10 Nm |
| 12 mm | 15 till 20 Nm | 10 till 15 Nm |
| 14 mm | 20 till 30 Nm | 15 till 23 Nm |
| 18 mm | 30 till 40 Nm | 20 till 30 Nm |
Dessa intervall förutsätter en torr, osmord gänga, vilket är hur de allra flesta diagram presenterar sina vridmomentvärden. Om anti-kärvmassa appliceras på gängorna, ökar den effektiva klämkraften vid en given vridmomentinställning, så det faktiska vridmomentvärdet bör minskas med ungefär 10 till 20 procent från diagrammets torrgänga för att undvika överkomprimering av sätet. En momentnyckel är det enda pålitliga sättet att nå dessa siffror konsekvent ; den vanliga "finger tight plus ett kvarts varv"-metoden är en uppskattning som fungerar ganska bra för packnings-sätespluggar men är mycket mindre förlåtande på koniska säten.
Värmeintervall är den kolumn som oftast feltolkas i ett tändstiftsdiagram, eftersom skalriktningen växlar mellan tillverkarna. NGK och Denso använder stigande siffror för kallare pluggar , vilket betyder att en 9:a är kallare än en 6:a. Champion och Bosch använder motsatt konvention , där högre siffror indikerar en hetare kontakt.
| Varumärke | Skala riktning | Typiskt intervall | Hetare exempel |
|---|---|---|---|
| NGK | Lägre siffra = varmare | 2 till 12 | BR6 är hetare än BR9 |
| Denso | Lägre siffra = varmare | 2 till 12 | U22 är hetare än U27 |
| Champion | Högre siffra = varmare | 7 till 16 | RV15 är hetare än RV9 |
| Bosch | Högre siffra = varmare | 2 till 8 | WR7 är hetare än WR5 |
En "hetare" plugg har en kortare isolatornos, vilket överför förbränningsvärme till cylinderhuvudet snabbare, vilket håller spetsen tillräckligt kall för att undvika förtändning i motorer med hög belastning, hög kompression eller turboladdade. En "kallare" plugg har en längre isolatornos som behåller värmen längre i spetsen, vilket hjälper den att självrengöra kolavlagringar i motorer som körs med lägre varvtal eller kortare turcykler. Att välja ett steg kallare än OEM är vanligt i spår- eller bogseringsapplikationer ; att välja ett steg varmare är sällan tillrådligt utanför en dokumenterad inställningsändring.
Elektrodgap: varför diagramnumret inte är valfritt
Spaltvärdet som anges på ett diagram är kalibrerat till tändsystemets utgående spänning och motorns kompressionsförhållande. Ett gap som är för smalt ger en svag, liten gnista som kämpar för att antända en mager blandning, vilket leder till tvekan under belastning. Ett gap som är för stort kräver mer spänning än vad spolen på ett tillförlitligt sätt kan leverera , vilket gör att gnistan misslyckas med jämna mellanrum, särskilt vid höga varvtal.
Gap för smalt (under spec)
- Grov tomgång och reducerad gasrespons vid låg hastighet
- Ökad risk för kolförorening över tid
- Spark kan "hitta en genväg" längs isolatorn istället för att hoppa över gapet
Gap för stort (över spec)
- Tveka eller snubbla under acceleration
- Spolens töjning, vilket förkortar tändspolens livslängd
- Högre risk för feltändningskoder vid motorvägshastighet
| Motor/tändningstyp | Typiskt mellanrum (mm) | Typiskt gap (in) |
|---|---|---|
| Äldre punkttändning | 0,6 till 0,8 | 0,024 till 0,032 |
| Standard elektronisk tändning | 0,8 till 1,1 | 0,032 till 0,043 |
| Coil-on-plug (modern personbil) | 1,0 till 1,3 | 0,039 till 0,051 |
| Små motorer / gräsmatta utrustning | 0,5 till 0,75 | 0,020 till 0,030 |
Förspända pluggar bör fortfarande kontrolleras mot diagrammet före installation , eftersom frakt och hantering kan stänga eller vidga ett fabriksgap med några hundradelar av en millimeter, vilket är tillräckligt för att påverka kallstartprestandan på spole-på-pluggsystem med snäva toleranser.
Hur korsreferensdiagram fungerar mellan varumärken
Ett korsreferensdiagram kartlägger ett märkes artikelnummer till dess närmaste motsvarighet i ett annat märkes katalog, matchat av trådstorlek, räckvidd, värmeområdesposition och elektrodmaterial. "Närmaste motsvarighet" betyder inte alltid identisk , två korsreferensade pluggar kan skilja sig något i elektrodspetsdesign (standard nickel, platina eller iridium) även när varje dimensionsspecifikation stämmer överens.
A
Börja med det kända artikelnumret, vanligtvis från OEM-servicemanualen eller pluggen som för närvarande är installerad.
↓
B
Matcha gängdiameter och räckvidd exakt, dessa är inte förhandlingsbara; en räckviddsfel på 0,5 mm kan träffa kolven eller sitta för långt från kammaren.
↓
C
Bekräfta att värmeområdets position är likvärdig, inte bara det utskrivna numret, eftersom skalriktningen skiljer sig åt beroende på märke enligt ovan.
↓
D
Kontrollera sätestyp (packning kontra avsmalnande) och elektrodmaterial matchar, eller bekräfta åtminstone att ersättningen är klassad för samma arbetscykel.
Tillämpningar för industriella och små motorer, inklusive generatorer, högtryckstvättar och motorsågar, använder ofta kompakta extruderingsmotorer eller encylindriga motorer där OEM-artikelnumret mappas till flera eftermarknadsekvivalenter på en enda kartrad. Bekräfta alltid räckvidden innan du antar att en del med korsreferenser är en drop-in-passning , eftersom två motorer som delar en borrningsstorlek fortfarande kan använda olika räckviddspluggar beroende på cylinderhuvudets design.
Elektrodmaterial listat i diagrammet
De flesta diagram inkluderar en kolumn för elektrodmaterial eftersom det påverkar både tändstiftets livslängd och det idealiska gap-kontrollintervallet. Materialvalet ändrar inte värmeområdet , men det ändrar hur ofta gapet ska inspekteras och hur länge pluggen håller innan den byts ut.
| Material | Typisk livslängd | Anteckningar |
|---|---|---|
| Koppar / nickellegering | 20 000 till 30 000 mil | Lägsta kostnad, bredaste mellanrumskontrollintervall som behövs |
| Platina (enkel) | 60 000 till 80 000 mil | Centrumelektrodbelagd, långsammare gaperosion |
| Platina (dubbel) | 60 000 till 100 000 mil | Båda elektroderna belagda, vanligt vid fördelarlös tändning |
| Iridium | 80 000 till 120 000 mil | Finare mitttråd, lägre spänningskrav, längsta intervall |
På ett flermärkesdiagram är iridium- och platinaposter vanligtvis placerade i samma värmeområdesrad som deras kopparmotsvarighet, bara listade som en premiumvariant med en annan suffixbokstav i artikelnumret.
Hur klimat och körmönster flyttar höger kartrad
Två identiska motorer i olika klimat eller arbetscykler kan landa på olika rader i samma diagram, eftersom värmeintervallet är tänkt att matcha den genomsnittliga driftstemperaturen för avfyrningsspetsen, inte bara motorns slagvolym eller kompressionsförhållande.
Kallt klimat, korta resor
Motorer som sällan når full driftstemperatur innan resan är slut tenderar att smutsa ner kallare pluggar snabbare. Ett diagrams standardvärmeområde, eller till och med ett steg varmare, är vanligtvis lämpligt här.
Varmt klimat, ihållande belastning
Bogsering, dragning eller längre motorvägskörning i hög omgivningsvärme pressar upp förbränningstemperaturen. Många diagram listar en valfri ett-steg-kallare post specifikt för denna lastprofil.
Stop-and-Go stadskörning
Frekvent tomgångskörning vid lågt varvtal gynnar en något hetare plugg som fortfarande kan bränna bort kolavlagringar under korta perioder med högre belastning mellan stoppen.
Stadig motorvägskryssning
Konsekvent mellan-till-högt varvtal håller avfyrningsspetsen vid en stabil temperatur, vilket är det tillstånd som sjökortets standardvärmeintervall i allmänhet är kalibrerat kring.
Ett diagrams "standard" rekommendation förutsätter en genomsnittlig arbetscykel , så alla applikationer som ligger tydligt utanför den genomsnittliga, långvariga bogseringen, spåranvändning eller extremt korta stadsturer, är exakt situationen där det är värt det extra steget att konsultera diagrammets listade alternativa värmeområdesrad, om en sådan finns.
Vanliga misstag när du läser ett tändstiftsdiagram
!
Matchning enbart efter trådstorlek. Två pluggar med samma 14 mm gänga kan ha helt olika räckvidd, värmeområde och sätestyp, så gängstorleken begränsar sökningen men bekräftar aldrig passformen på egen hand.
!
Förutsatt att siffrorna för värmeintervallet jämförs direkt mellan olika märken. En Champion 9 och en NGK 9 är inte samma värmeområde; positionen inom varje varumärkes egen skala är det som spelar roll, inte den tryckta siffran.
!
Ignorerar skillnaden mellan packning och avsmalnande säte. Att använda ett packnings-sätes vridmomentvärde på en konisk sätesplugg, eller omvänt, är en av de vanligaste orsakerna till en isolatorspricka som upptäcks under nästa serviceintervall.
!
Läser ett generiskt diagram istället för ett motorkodsspecifikt. Samma fordonsmodell kan använda två olika motorkoder med två olika pluggspecifikationer, så diagramposten måste matchas med motorkoden, inte bara modellnamnet.
!
Hoppa över mellanrumskontrollen på en förspänd plugg. Fabriksluckor kan förskjutas något under förpackning och frakt, och diagrammets listade gapvärde bör fortfarande verifieras med ett gapverktyg före installation.
Livslängdsförväntningar kopplade till diagrammets materialkolumn
Kolumnen för elektrodmaterial fungerar som en grov livslängdsprediktor när den väl matchats mot applikationskategorin från tabellen ovan. Varaktig användning med högt varvtal förkortar intervallet för varje material något, medan intermittent användning vid lätt användning förlänger det.
Dessa siffror antar att gapet och värmeintervallet från diagrammet var korrekta vid installationen. Ett felaktigt värmeområde kan halvera den förväntade livslängden för vilket material som helst , eftersom en plugg som går varmare eller kallare än avsett ackumulerar avlagringar eller eroderar elektroden snabbare än dess nominella intervall förutser.
Verktyg som behövs för att verifiera diagramspecifikationer hemma
Gapmätare i tråd eller myntstil
Bekräftar det faktiska gapet mot diagrammets listade värde; trådliknande mätare är mer exakta på fintrådiga iridiumelektroder än platta kännare.
Kalibrerad momentnyckel
Behövs för att träffa diagrammets vridmoment exakt, särskilt på pluggar med avsmalnande säte där det acceptabla området är snävt.
Tändstiftsuttag med gummiinsats
Skyddar porslinsisolatorn under borttagning och installation, dimensionerad specifikt för den sexkantsdimension som anges i diagrammet.
Digitala bromsok
Användbar för att dubbelkontrollera räckvidden när en sjökortsinmatning verkar tvetydig eller när man jämför en begagnad plugg med en ny del med korsreferens innan installation.
Använda diagrammet för att diagnostisera ett befintligt problem
När en plugg redan uppvisar slitage eller nedsmutsning undviker man att arbeta bakåt genom diagrammet i en fast ordning att byta ut delen med en identisk oöverensstämmelse.
Steg 1. Dra i kontakten och notera spetsfärg, avsättningstyp och elektrodslitagemönster.
Om det är torrt och sotat: bekräfta att diagrammets värmeområde inte var ett steg kallare än den angivna standarden, och kontrollera om det finns en relaterad orsak till rik blandning som inte är relaterad till pluggen.
Om vita eller blåsor: bekräfta att diagrammets värmeområde inte var ett steg varmare än vad som anges, och kontrollera tändningstiden innan du installerar om samma värmeområde.
Steg 2. Välj om artikelnumret från diagrammets korrekta rad, kontrollera gapet och vridmomentet igen och dokumentera installationsdatumet för nästa serviceintervall.
Matchande symtom Tillbaka till diagrammet
När en motor redan visar ett problem, kan diagrammet arbeta bakåt från symtomet för att identifiera vilken spec som sannolikt missades under det senaste kontaktbytet. Spetsfärgen och skicket på en borttagen plugg är den snabbaste diagnostiska ledtråden tillgänglig utan skanningsverktyg.
Svart, torrt sot på spetsen
Indikerar en plugg som är kallare än diagrammets rekommenderade värmeområde för den motorn, eller en rik bränsleblandning som inte är relaterad till själva pluggen.
Vit eller blåsig isolator
Indikerar att en plugg går varmare än vad som rekommenderas, eller förtändning orsakad av detonation, kolansamling eller felaktig timing.
Våt, oljig nedsmutsning
Pekar på oljeintrång förbi slitna ringar eller ventiltätningar snarare än att värmeintervallet inte överensstämmer; diagrambyte fixar inte detta.
Eroderad eller rundad elektrod
Normalt slitage vid uttjänt livslängd; hänvisa till det befintliga artikelnumret på diagrammet och byt ut med det angivna materialets förväntade intervall.
En praktisk checklista innan du köper från ett diagram
- Bekräfta den exakta motorkoden eller VIN-specifika tillämpningen, inte bara bilmodellen, eftersom motorbyten mitt på året är vanliga.
- Anteckna gängstorleken och räckvidden från den plugg som för närvarande är installerad, även om den ersätts med samma märke.
- Notera värmeintervallsnumret och bekräfta skalriktningen för det specifika märket innan du jämför mellan olika märken.
- Kontrollera gapspecifikationen mot typen av tändsystem, inte bara motorfamiljen.
- Verifiera sätestyp (packning eller avsmalnande) för att undvika att använda fel vridmomentvärde vid installationen.
- Korskontrollera elektrodmaterialet mot förväntad körsträcka för att planera nästa bytesintervall i förväg.
Vanliga frågor
Kan jag använda en hetare kontakt än vad diagrammet rekommenderar för bättre prestanda?
Att köra ett steg varmare än vad som anges rekommenderas i allmänhet inte utanför en dokumenterad trimändring, eftersom det ökar risken för förtändning och detonation, särskilt under ihållande belastning eller förstärkning.
Varför listar två diagram olika gap-värden för samma plugg?
Gap-rekommendationer är knutna till tändsystemet, inte enbart pluggen. Ett diagram som är skrivet för en punkttändning kommer att visa ett smalare gap än ett diagram för samma plugg som används i en spole-på-plugg-applikation.
Är en plugg med längre räckvidd någonsin säker att använda som ersättning?
Nej. En plugg med större räckvidd än vad som anges kan sticka ut i förbränningskammaren och komma i kontakt med kolven, medan en plugg med kortare räckvidd kan sitta för djupt i det gängade hålet för att elda tillförlitligt.
Behöver iridiumpluggar ett annat gap än kopparpluggar i samma motor?
Inte typiskt. Mellanrummet ställs in av motorn och tändsystemet, inte elektrodmaterialet, så diagrammets spaltkolumn gäller vanligtvis för alla materialvarianter för den applikationen.
Hur ofta ska gapet kontrolleras igen mellan bytena?
För kopparpluggar är det rimligt att kontrollera vid varje oljebyte. För platina- och iridiumpluggar innebär det bredare serviceintervallet att gapet sällan behöver justeras förrän pluggen når sin angivna ersättningssträcka.
Varför listar ett diagram ibland två olika gapvärden för samma artikelnummer?
Vissa diagram listar ett fabrikslevererat gap tillsammans med ett rekommenderat installerat gap för en specifik motorapplikation, eftersom ett artikelnummer kan tjäna flera motorfamiljer med något olika tändningskrav.
Kan en konisk sätesplugg installeras där en packningssätesplugg är specificerad?
Nej. De två sätestyperna är inte utbytbara ens vid samma gängstorlek, eftersom cylinderhuvudets bearbetade sätesgeometri är skuren specifikt för en typ, och om man tvingar fram fel sätesstil riskerar man dålig förbränningstätning eller gängskador.
Ändrar anti-kärvmassa det vridmoment som anges i diagrammet?
Ja. De flesta siffror för vridmoment i diagrammet förutsätter torra gängor, så tillsats av anti-kärvningsblandning ökar den effektiva klämkraften vid en given vridmomentinställning, vilket innebär att det applicerade vridmomentet bör minskas något från diagrammets antal torrgängor.
Är det säkert att blanda elektrodmaterial över cylindrarna på en motor?
Det rekommenderas inte. Blandade material kan orsaka ojämna förbränningsegenskaper och ojämna slitage mellan cylindrarna, även när varannan diagramspecifikation matchar alla positioner.
Vad förändras egentligen en kartpost med utökad räckvidd vid installationen?
En plugg med förlängd räckvidd placerar avfyrningsspetsen djupare in i förbränningskammaren än en plugg med standardräckvidd vid samma gängstorlek, vilket ändrar lågans utbredning något och är endast korrekt när diagrammet specifikt visar att motorn kräver utökad räckvidd.
